概述
BCC4056是一款單節鋰離子電池恒流/恒壓線性充電器，簡單的外部應用電路非常適合便攜式設備應用，適合USB電源和適配器電源工作，內部采用防倒充電路，不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。
BCC4056充電截止電壓為4.2V，充電電流可通過外部電阻進行設置。當充電電流降至設定值的1/10時，BCC4056將自動結束充電過程。
當輸入電壓被移掉后，BCC4056自動進入低電流待機狀態，待機電流降至0.5uA。
特性
? 最大充電電流：1000mA
? 超低功耗 0.5uA
? 無需 MOSFET、檢測電阻器和隔離二極管
? 智能熱調節功能可實現充電速率最大化
? 智能再充電功能
? 預充電壓：4.2V
? C/10 充電終止
? 2.9V 涓流充電閾值

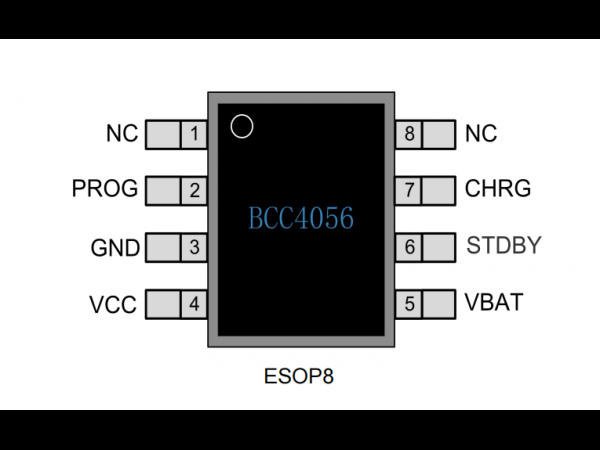

? 封裝形式：ESOP8
應用
? 充電座
? 藍牙耳機、GPS
? 手機、PDA、MP3/MP4
? 數碼相機、Mini 音響等便攜式設備
更多產品列表
|
充電芯片
|
||||||||
|
型號
|
工作電壓
|
充電電流
|
VBAT
|
電池防反接
|
指示燈
|
封裝
|
特性
|
兼容型號
|
|
4.5-6.5V
|
600
|
4.2v±1%
|
YES
|
單燈
|
SOT23-5
|
可編程充電電流可達600mA，2.9V涓流充電閾值
|
各類4054
|
|
|
4.5-6.5V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
|
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
CL4056A/CL4056D
|
|
|
4.0-6.0V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
DFN2x2_8L
|
6.9V輸入過壓保護，最高耐壓30V，
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
CL4056A/CL4056D/CL4056H
|
|
|
4.2-6.5V
|
500
|
4.2v±1%
|
YES
|
單燈
|
SOT23-5
|
可編程充電電流可達500mA，2.9V涓流充電閾值
|
各類4054
|
|
|
4.0-6.5V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
|
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
CL4056D/AXS4056
|
|
|
4.0-6.0V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
DFN3x3_8L
DFN2x2_8L
|
6.5V輸入過壓保護，最高耐壓28V，
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
RX4056H/CL4056A/CL4056D
|
|
|
4.0-6.5V
|
500
|
4.2v±1%
|
YES
|
雙燈
|
SOT23-6
|
可編程充電電流可達500mA，2.9V涓流充電閾值
|
9017R/各類4057
|
|
|
4.5-6.5V
|
600
|
4.2v±1%
|
YES
|
單燈
|
SOT23-5
|
可編程充電電流可達600mA，3.0V涓流充電閾值
|
各類4054
|
|
|
4.5-6.5V
|
500
|
4.2v±1%
|
NO
|
單燈
|
SOT23-5
|
可編程充電電流可達500mA，2.9V涓流充電閾值
|
各類4054
|
|
|
4.5-6.5V
|
1000
|
4.2v±1%
|
NO
|
雙燈
|
ESOP8
|
可編程充電電流可達1000mA，2.9V涓流充電閾值
|
LP4056/LP28057
|
|
|
4.5-6.5
|
1000
|
4.2v±1%
|
NO
|
雙燈
|
DFN2x2_8L
|
可編程充電電流可達1000mA，2.9V涓流充電閾值
|
|
|
|
4.2-6.5
|
500
|
4.2v±1%
|
NO
|
雙燈
|
SOT23-6
|
可編程充電電流可達1000mA，2.9V涓流充電閾值
|
9017R/各類4057
|
|
