概述

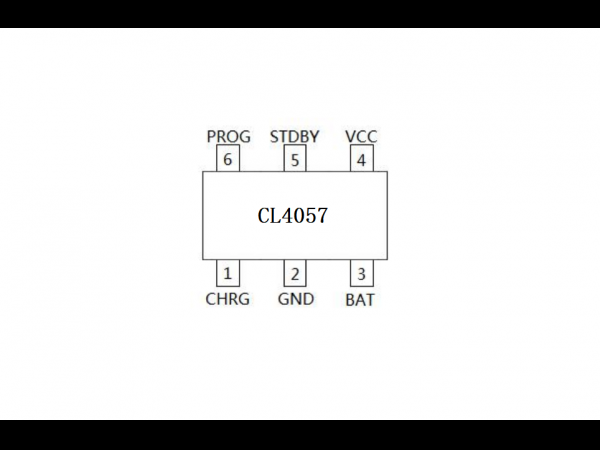

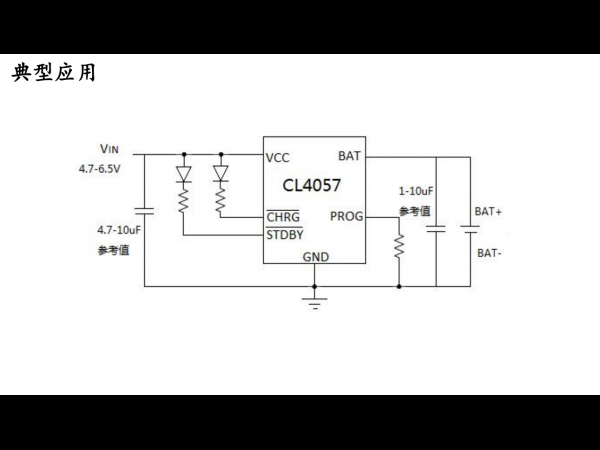

CL4057是一款性能優異的單節鋰離子電池恒流/恒壓線性充電器。CL4057采用SOT23-5L封裝配合較少的外圍原件使其非常適用于便攜式產品，并且適合給USB電源以及適配器電源供電。基于特殊的內部MOSFET架構以及防倒充電路，CL4054H不需要外接檢測電阻和隔離二極管。當外部環境溫度過高或者在大功率應用時，熱反饋可以調節充電電流以降低芯片溫度。充電電壓固定在4.24V，而充電電流則可以通過一個電阻器進行外部設置。
當充電電流在達到最終浮充電壓之后降至設定值的1/10，芯片將終止充電循環。當輸入電壓斷開時，CL4057進入睡眠狀態，電池漏電流將降到1uA以下。CL4057還可以被設置于停機模式，此時芯片靜態電流降至25uA。
CL4057還包括其他特性：欠壓鎖定，自動再充電和充電狀態標志。
特性
? 可編程充電電流500mA
? 無需外接MOSFET，檢測電阻以及隔離二極管
? 可編程充電電流500mA
? 無需外接MOSFET，檢測電阻以及隔離二極管
? 用于單節鋰電池、采用ESOP8封裝的完整線性充電器
? 恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電率最大化的熱調節功能
? 精度達到±1%的4.2V預充電電壓
? 恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電率最大化的熱調節功能
? 精度達到±1%的4.2V預充電電壓
? 用于電池電量檢測的充電電壓
? 自動再充電
? 標充電狀態雙輸出、無電池和故障狀態顯示
? C/10充電終止
? 停機模式下的靜態電流為35uA
? 2.9V涓流充電
? 電池溫度檢測
? 軟啟動限制浪涌電流
? 電池輸入防反接保護
? 可0V激活
? ESOP8封裝
? 標充電狀態雙輸出、無電池和故障狀態顯示
? C/10充電終止
? 停機模式下的靜態電流為35uA
? 2.9V涓流充電
? 電池溫度檢測
? 軟啟動限制浪涌電流
? 電池輸入防反接保護
? 可0V激活
? ESOP8封裝
應用
? 移動電話、PDA
? MP3、MP4播放器
? 充電器
? 數碼相機
? 電子詞典
? 藍牙、GPS導航儀、便攜式設備
更多產品列表
? 移動電話、PDA
? MP3、MP4播放器
? 充電器
? 數碼相機
? 電子詞典
? 藍牙、GPS導航儀、便攜式設備
更多產品列表
|
充電芯片
|
||||||||
|
型號
|
工作電壓
|
充電電流
|
VBAT
|
電池防反接
|
指示燈
|
封裝
|
特性
|
兼容型號
|
|
4.5-6.5V
|
600
|
4.2v±1%
|
YES
|
單燈
|
SOT23-5
|
可編程充電電流可達600mA，2.9V涓流充電閾值
|
各類4054
|
|
|
4.5-6.5V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
|
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
CL4056A/CL4056D
|
|
|
4.0-6.0V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
DFN2x2_8L
|
6.9V輸入過壓保護，最高耐壓30V，
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
CL4056A/CL4056D/CL4056H
|
|
|
4.2-6.5V
|
500
|
4.2v±1%
|
YES
|
單燈
|
SOT23-5
|
可編程充電電流可達500mA，2.9V涓流充電閾值
|
各類4054
|
|
|
4.0-6.5V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
|
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
CL4056D/AXS4056
|
|
|
4.0-6.0V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
DFN3x3_8L
DFN2x2_8L
|
6.5V輸入過壓保護，最高耐壓28V，
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
RX4056H/CL4056A/CL4056D
|
|
|
4.0-6.5V
|
500
|
4.2v±1%
|
YES
|
雙燈
|
SOT23-6
|
可編程充電電流可達500mA，2.9V涓流充電閾值
|
9017R/各類4057
|
|
|
4.5-6.5V
|
600
|
4.2v±1%
|
YES
|
單燈
|
SOT23-5
|
可編程充電電流可達600mA，3.0V涓流充電閾值
|
各類4054
|
|
|
4.5-6.5V
|
500
|
4.2v±1%
|
NO
|
單燈
|
SOT23-5
|
可編程充電電流可達500mA，2.9V涓流充電閾值
|
各類4054
|
|
|
4.5-6.5V
|
1000
|
4.2v±1%
|
NO
|
雙燈
|
ESOP8
|
可編程充電電流可達1000mA，2.9V涓流充電閾值
|
LP4056/LP28057
|
|
|
4.5-6.5
|
1000
|
4.2v±1%
|
NO
|
雙燈
|
DFN2x2_8L
|
可編程充電電流可達1000mA，2.9V涓流充電閾值
|
|
|
|
4.2-6.5
|
500
|
4.2v±1%
|
NO
|
雙燈
|
SOT23-6
|
可編程充電電流可達1000mA，2.9V涓流充電閾值
|
9017R/各類4057
|
|
