概述

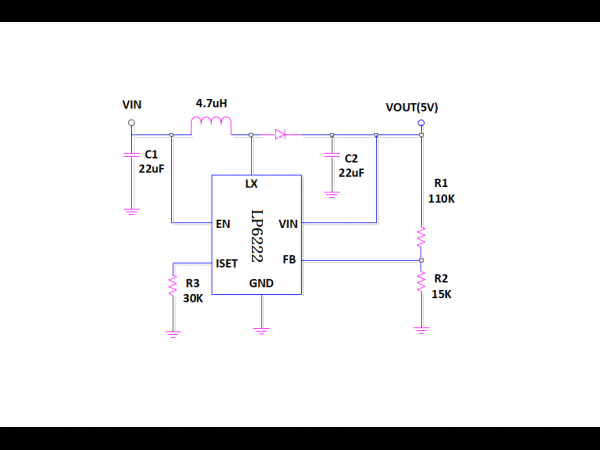

LP6222是一款微小型、高效率、升壓型DC/DC調整器。電路由電流模PWM控制環路，誤差放大器，斜波補償電路，比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內高效穩定的工作，可以從鋰電池供電下直接輸出高達12V的電壓，LP6222內置一個4.8A的MOS管。高達90％的轉換效率能夠高效的延長電池壽命?？梢酝ㄟ^調整兩個外加電阻來設定輸出電壓以及一個外加電阻來設定輸出的過流電流閥值，開關頻率控制在1.0MHz,有效的為客戶節省外圍電路成本，同時用23-6的封裝還能實現輸出短路保護，輸出過電壓保護和過熱保護。
特性
? 效率高達90%
? 關斷電流：<1uA
? 輸出電壓高達9V
? 內置軟啟動功能
? 固定工作頻率：1MHz
? 4.8A開關電流（ESOP8）
? 效率高達90%
? 關斷電流：<1uA
? 輸出電壓高達9V
? 內置軟啟動功能
? 固定工作頻率：1MHz
? 4.8A開關電流（ESOP8）

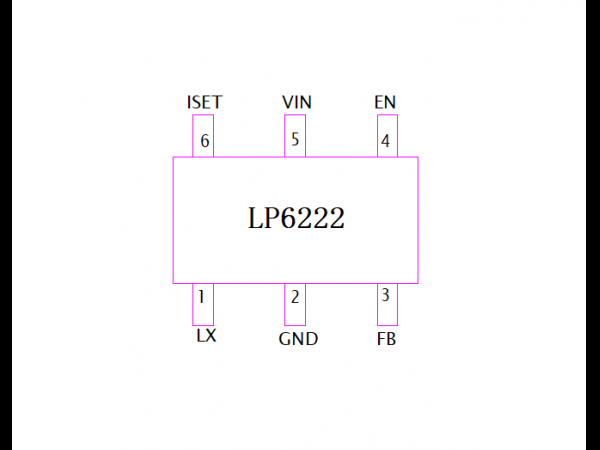

? SOT23-6&ESOP8封裝
應用
? 傳感器
? 可穿戴設備
? 便攜式醫療設備
? 電池后備電源
更多產品列表
? 可穿戴設備
? 便攜式醫療設備
? 電池后備電源
更多產品列表
|
DC-DC升壓芯片
|
||||||||
|
型號
|
工作電壓（V）
|
輸出電壓
|
工作電流
|
頻率
|
效率
|
封裝
|
特性
|
兼容型號
|
|
2.8-5.0
|
4.85-5.15V
|
350mA
|
360KHz
|
78%
|
SOT23-6
|
低噪聲、恒定開關頻率的電荷泵（無電感器）升壓
|
LP3110
LP3120 HX4004 |
|
| LP3110 | 2.8-5.0 | 4.85-5.15V | 300mA | 340K | 78% | SOT23-6 | 低噪聲、恒定開關頻率的電荷泵（無電感器）升壓 | LP3110 LP3120 HX4004 |
|
2.8-4.5
|
Vin-9V(adj)
|
2.5A/4.8A
|
1MHz
|
90%
|
SOT23-6/ESOP8
|
低噪聲、高效率、恒定開關頻率的Boost升壓
|
CL6291
FP6291 |
|
| CL6291 | 2.8-6.0 | Vin-12V(adj) | 2.5A | 1MHz | 93% | SOT23-6 | 低噪聲、高效率、恒定開關頻率的Boost升壓 | LP6222 FP6291 |
