描述
內置異步自動升壓模塊的M8880給音箱提供了寬裕的功率輸出，并且最大升壓值在5.7V、6.6V、7.2V和7.8V四個電壓值之間可選。當輸入信號較小時，升壓電路不工作，D類直接由電源供電；當輸入信號變大時，自動開啟升壓模塊升壓至中間電平給D類供電；當輸入信號變得更大時，升壓電路繼續升壓至用戶設定最大電壓給D類供電，這樣可以提高系統工作效率，延長電池續航時間。
M8880具有AGC防破音功能能，能顯著提高音質，創造舒適的聽音享受，并保護揚聲器免受過載損壞。
M8880具備AB類/D類模式切換功能，切換至AB類可減少系統中功放對FM的干擾。
M8880的全差分架構有效地提高了芯片對RF噪聲的 抑制能力。無需濾波器的PWM調制結構及內置的升壓模塊,盡可能的減少了外圍器件,另外M8880內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
特性
? 輸入電壓范圍：3.0V-5.5V
? 內置自適應升壓電路，將輸出電壓自動升壓至5.7V/6.6V/7.2V/7.8V
? 輸入電壓范圍：3.0V-5.5V
? 內置自適應升壓電路，將輸出電壓自動升壓至5.7V/6.6V/7.2V/7.8V
? AGC防破音功能
? D類/AB類切換
? 無需濾波的D類PWM輸出
? D類/AB類切換
? 無需濾波的D類PWM輸出
? 輸出功率Po(D類@10%THD+N,VBAT = 3.7V)
RL=2Ω，9.0W（BOOST升壓為7.8V）
RL=2Ω，9.0W（BOOST升壓為7.8V）
RL=2Ω，9.0W（BOOST升壓為7.8V）
RL=2Ω，9.0W（BOOST升壓為7.8V）
RL=2Ω，9.0W（BOOST升壓為7.8V）
RL=2Ω，9.0W（BOOST升壓為7.8V）
－5.4W (VDD=4.5V，RL =4Ω，NCN OFF THD+N=10%)
－5.2W (VDD=4.2V，RL =4Ω，NCN OFF THD+N=10%)
? 過流、短路、欠壓和過溫保護功能
? Rohs標準環保封裝
? Rohs標準環保封裝

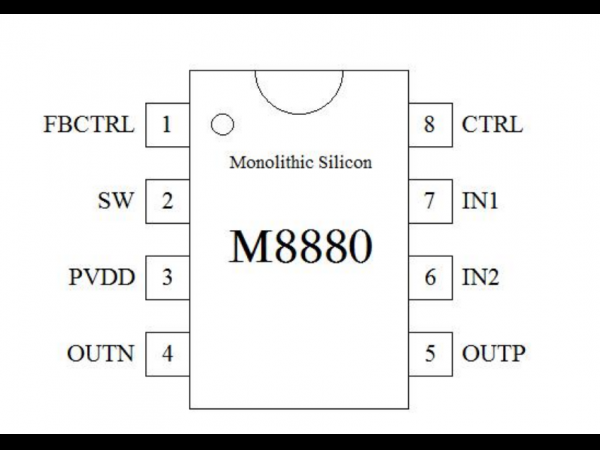

? 帶散熱片的ESOP8封裝
應用
? 便攜式音響、藍牙音響
? 便攜式游戲機
? 擴音器
? MP4，導航儀
? 平板電腦
? 筆記本電腦
更多產品列表
? 便攜式游戲機
? 擴音器
? MP4，導航儀
? 平板電腦
? 筆記本電腦
更多產品列表
|
AB/D類內置升壓功放
|
||||||||
|
型號
|
輸入
|
通道數
|
最小負載
|
最大輸出功率
|
防破音
|
工作電壓
|
封裝
|
兼容型號
|
| ZC8809 |
單端
|
單通道
|
3R
|
5.4W
|
Y
|
3.0-5.5V
|
ESOP8
|
HAA9809
|
|
差分
|
單通道
|
3R
|
5.4W
|
Y
|
2.8-5.5V
|
ESOP10
|
HAA9811/CS5230/LTK5313
|
|
|
差分
|
單通道
|
2R
|
9.0W
|
Y
|
2.5-5.5V
|
ESOP8
|
HT8691/HT8691R
|
|
