概述
RX4056H一款高集成度、高性價比的單節鋰離子電池充電芯片，采用恒定電流/恒定電壓線性控制，只需較少的外部元件數目，使得RX4056H是便攜式應用的理想選擇；同時，也可以適合USB電源和適配器電源工作。
RX4056H 采用了內部PMOSFET 架構，加上防倒充電路，不需要外部檢測電阻和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電
RX4056H 采用了內部PMOSFET 架構，加上防倒充電路，不需要外部檢測電阻和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電

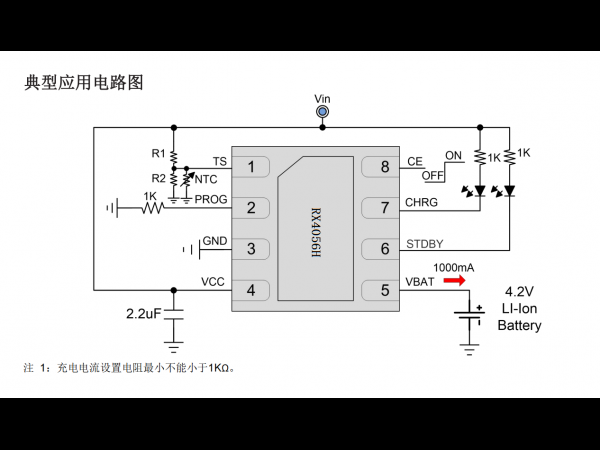

壓固定于4.2V。充電電流可通過 PROG 腳外接一個電阻設置，最高可達1A。當輸入電壓（交流適配器或USB電源）被拿掉時，RX4056H自動進入一個低電流狀態，電池漏電流在3uA以下。
RX4056H的其他特點包括充電電流監控器、輸入過壓保護、欠壓閉鎖、自動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。
特性
? 最高30V輸入電壓以及6.9V過壓保護
? 高精度充滿檢測電壓閾值：4.2V 精度±42mV
? 待機電流<3uA
? 具有 BAT-VDD 防倒灌功能
? 支持 0V 電池充電
? 線性充電模式，充電電流可達1A
? 涓流/恒流/恒壓三段式充電
? 充電電流外部可調
? 充電電流智能熱調節
? 電池溫度檢測保護
? 自動再充電
? 充電狀態指示
? 符合 IEC62368 最新標準

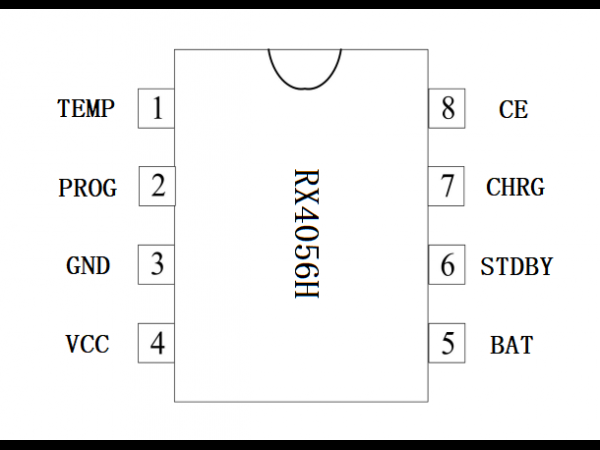

? DFN8_2×2、ESOP8 封裝
應用
? 移動電話、藍牙音箱
? 便攜式媒體播放
? 藍牙耳機、穿戴設備
t
更多產品列表
|
充電芯片
|
||||||||
|
型號
|
工作電壓
|
充電電流
|
VBAT
|
電池防反接
|
指示燈
|
封裝
|
特性
|
兼容型號
|
|
4.5-6.5V
|
600
|
4.2v±1%
|
YES
|
單燈
|
SOT23-5
|
可編程充電電流可達600mA，2.9V涓流充電閾值
|
各類4054
|
|
|
4.5-6.5V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
|
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
CL4056A/CL4056D
|
|
|
4.0-6.0V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
DFN2x2_8L
|
6.9V輸入過壓保護，最高耐壓30V，
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
CL4056A/CL4056D/CL4056H
|
|
|
4.2-6.5V
|
500
|
4.2v±1%
|
YES
|
單燈
|
SOT23-5
|
可編程充電電流可達500mA，2.9V涓流充電閾值
|
各類4054
|
|
|
4.0-6.5V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
|
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
CL4056D/AXS4056
|
|
|
4.0-6.0V
|
1000
|
4.2v±1%
|
YES
|
雙燈
|
ESOP8
DFN3x3_8L
DFN2x2_8L
|
6.5V輸入過壓保護，最高耐壓28V，
可編程充電電流可達1000mA，2.9V涓流充電閾值，電池溫度監測
|
RX4056H/CL4056A/CL4056D
|
|
|
4.0-6.5V
|
500
|
4.2v±1%
|
YES
|
雙燈
|
SOT23-6
|
可編程充電電流可達500mA，2.9V涓流充電閾值
|
9017R/各類4057
|
|
|
4.5-6.5V
|
600
|
4.2v±1%
|
YES
|
單燈
|
SOT23-5
|
可編程充電電流可達600mA，3.0V涓流充電閾值
|
各類4054
|
|
|
4.5-6.5V
|
500
|
4.2v±1%
|
NO
|
單燈
|
SOT23-5
|
可編程充電電流可達500mA，2.9V涓流充電閾值
|
各類4054
|
|
|
4.5-6.5V
|
1000
|
4.2v±1%
|
NO
|
雙燈
|
ESOP8
|
可編程充電電流可達1000mA，2.9V涓流充電閾值
|
LP4056/LP28057
|
|
|
4.5-6.5
|
1000
|
4.2v±1%
|
NO
|
雙燈
|
DFN2x2_8L
|
可編程充電電流可達1000mA，2.9V涓流充電閾值
|
|
|
|
4.2-6.5
|
500
|
4.2v±1%
|
NO
|
雙燈
|
SOT23-6
|
可編程充電電流可達1000mA，2.9V涓流充電閾值
|
9017R/各類4057
|
|
